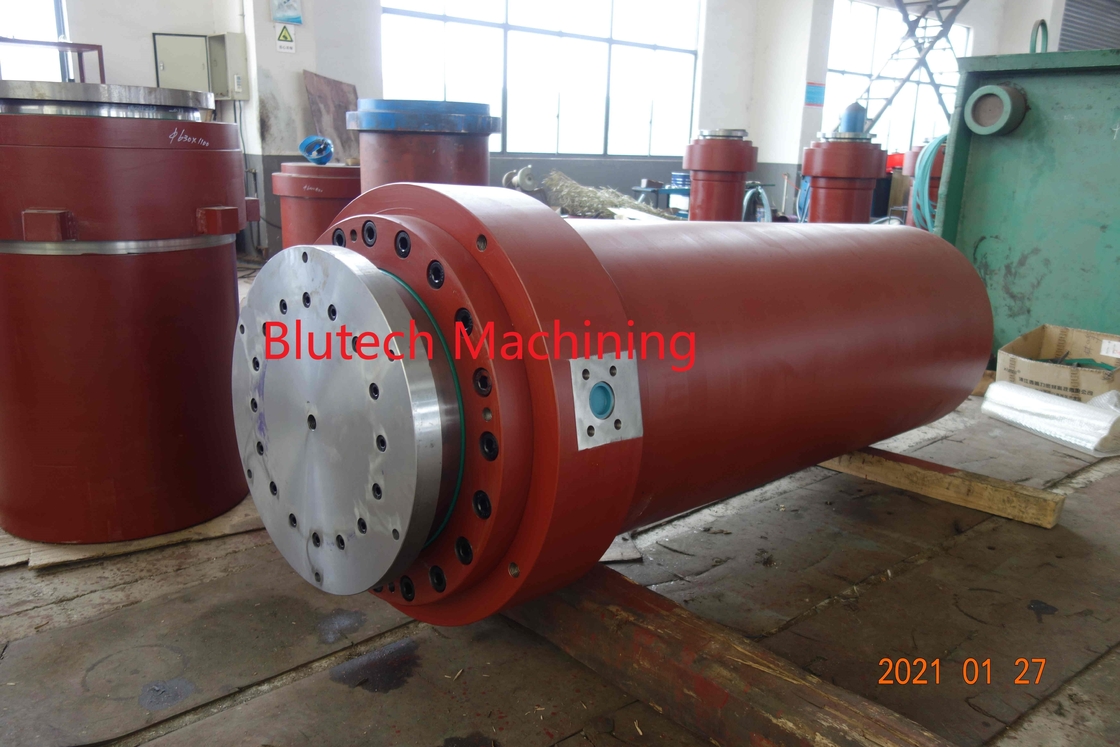

유압 금속 성형 프레스용 맞춤형 싱글 액션 실린더

이름: 주문품 주문품 Singlee Hyd용 액션 실린더라울릭 금속 성형홍보에스

시간ydr아우릭 금속 성형NSNS에스는 미쳤다전자 생산크기가 큰 차체 패널 및 구조 부품.이러한 프레스의 경우 높이가 무거운 무겁고 견고한 프레스 프레임이 필요합니다. 제작된 사이드 컬럼.유압 실린더에 대한금속 성형 프레스는 품질에 대한 요구가 높으며 이 실린더는 최소 50년 동안 사용하도록 설계되었으므로 견고한 실린더 본체 두께가 -120mm이며 모든 부품은 강철 C45/42CrMo 단조 및 Ultrosand 테스트 통과 및 응력 완화로 만들어집니다.

실린더 본체:1045/42CrMo 일체형 단조강 또는 전체 UT 테스트를 거친 응력 완화 기능이 있는 용접 단조강

피스톤:열처리 및 표면 경질 크롬 도금 처리된 C45/42CrMo 단조 강봉표면 RA 0.4 및 경도 HRC 45

인감: 독일 브랜드 또는 Parker

가이드 슬리브: 황동

Hydr용 맞춤형 싱글 액션 실린더아울IC 유압 금속 성형홍보에스

애플리케이션

그 싱글 액션 실린더는히드라울리크 금속 성형 NS드레스

기본 특징

1. Ultrosand 테스트를 거친 강철 C45/42CrMo 단조 강철로 만든 실린더 몸체
2. 표면 RA 0.4 및 경도 HRC48 이상인 냉각 주철로 만든 피스톤

3. Parker의 인감

4. 강철 c45/42CrMo 단조 강철에 의하여 플랜지 반지

5. 최대 시험 압력: 32 Mpa

.

제품 최대 용량

CNC 기계:

1. CNC 수평 선반: 최대 직경 2000mm* 길이NS 15미터

2. CNC 깊은 구멍 보링 머신 : Dia1500mm * 길이 15 미터

3. 연삭기 ​​내부 실린더 몸체 : Dia1500mm * 길이 15 미터

4. CNC 수직 선반 DIA.5 미터

5. CNC 밀러: 폭 3 미터, 길이 8 미터

주요 기계 절차

1. 원료 절단

2. 치수 및 Ultrosand 테스트로 선반

3. 실린더 본체 내경을 공차로 연마

4. 치수로 피톤로드 선반

5. 피스톤 로드 열처리 및 표면 경화

6. 피스톤 외경 연삭

7. 피스톤 아웃 표면 크롬 도금

8. 피스톤 외부 표면을 공차로 연마

9. 씰 및 지지 링이 있는 조립 플랜지 링

10. 플랜지 링을 실린더 본체에 조립

11. 압력 테스트

12. 도장 및 창고

더 많은 사진
