SMC용 수압기용 주문품 단동 실린더(시트 성형 컴파운드)

이름:주문품 주문품 단 하나 활동 실린더 foNS SMC용 유압프레스(시트 몰딩 컴파운드)

SMC용 유압프레스(시트 몰딩 컴파운드)생산하기 위해 만들어집니다 열경화성 수지, 열가소성 수지, 엘라스토머 및 고무그리고 보드, 합성 방어, 항공 우주 제품, 마찰 재료, 프리프레그, 실리콘, 열경화성 수지, 라미네이트 보드 및 벌집 패널과 같은 유리 섬유 및 복합 부품을 성형합니다.이러한 프레스의 경우 높이가 무거운 무겁고 견고한 프레스 프레임이 필요합니다. 제작된 사이드 컬럼.유압 실린더단조 프레스는 품질에 대한 요구가 높으며 이 실린더는 최소 50년 동안 사용하도록 설계되었으므로 견고한 실린더 본체 두께가 -120mm이며 모든 부품은 강철 C45/42CrMo 단조 및 Ultrosand 테스트 통과 및 응력 완화로 만들어집니다.

실린더 본체:1045/42CrMo 일체형 단조강 또는 전체 UT 테스트를 거친 응력 완화 기능이 있는 용접 단조강

피스톤:열처리 및 표면 경질 크롬 도금 처리된 C45/42CrMo 단조 강봉표면 RA 0.4 및 경도 HRC 45

인감: 독일 브랜드 또는 Parker

가이드 슬리브: 황동

맞춤형 단동 실린더 SMC용 유압프레스(시트 몰딩 컴파운드)

애플리케이션

그 싱글 액션 실린더s는SMC용 유압프레스(시트 몰딩 컴파운드)

기본 특징

1. Ultrosand 테스트를 거친 강철 C45/42CrMo 단조 강철로 만든 실린더 몸체
2. 표면 RA 0.4이고 경도가 HRC48 이상인 냉각 주철로 만든 피스톤

3. Parker의 인감

4. 강철 c45/42CrMo 단조 강철에 의하여 플랜지 반지

5. 최대 시험 압력: 32 Mpa

.

제품 최대 용량

CNC 기계:

1. CNC 수평 선반: 최대 직경 2000mm* 길이NS 15미터

2. CNC 깊은 구멍 보링 머신 : Dia1500mm * 길이 15 미터

3. 연삭기 ​​내부 실린더 몸체 : Dia1500mm * 길이 15 미터

4. CNC 수직 선반 DIA.5 미터

5. CNC 밀러: 폭 3 미터, 길이 8 미터

주요 기계 절차

1. 원료 절단

2. 치수 및 Ultrosand 테스트로 선반

3. 실린더 본체 내경을 공차로 연마

4. 치수로 피톤로드 선반

5. 피스톤 로드 열처리 및 표면 경화

6. 피스톤 외경 연삭

7. 피스톤 아웃 표면 크롬 도금

8. 피스톤 외부 표면을 공차로 연마

9. 씰 및 지지 링이 있는 조립 플랜지 링

10. 플랜지 링을 실린더 본체에 조립

11. 압력 테스트

12. 도장 및 창고

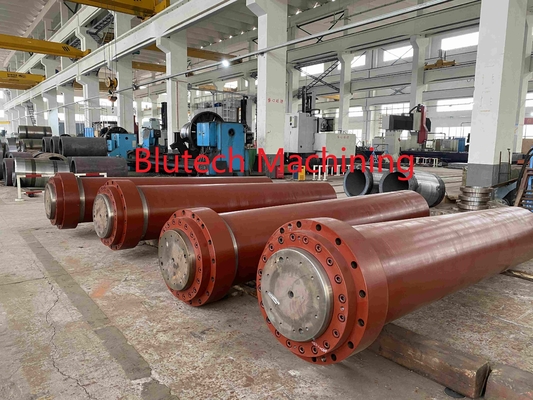

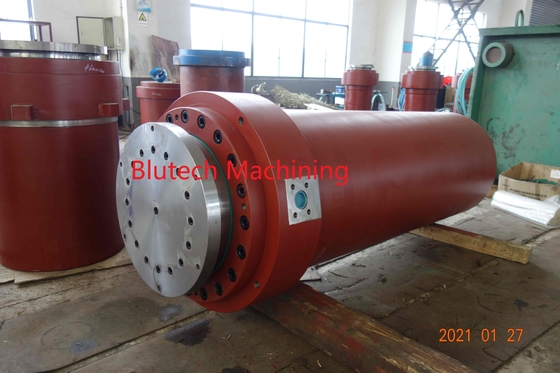

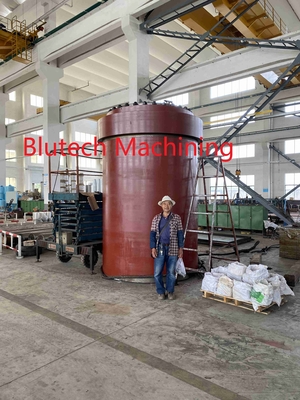

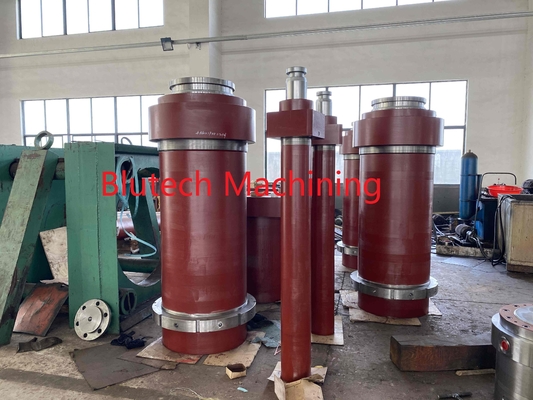

더 많은 사진
